Технические характеристики автокрана Галичанин КС 55713-5

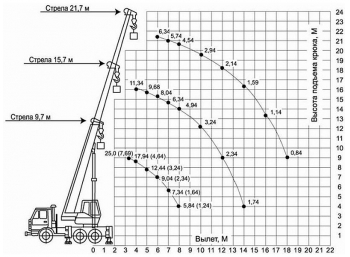

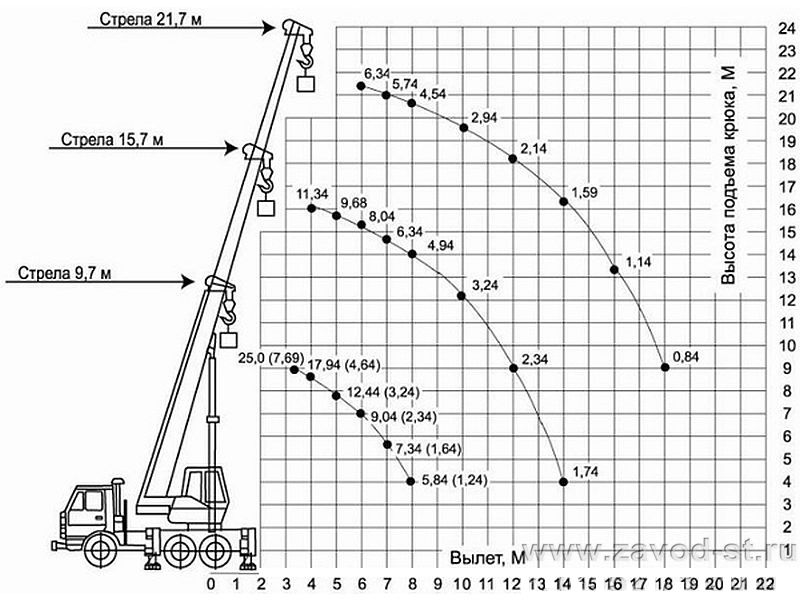

| Крановая установка |
| Грузоподъемность, т |
25 |
| Грузовой момент, тм |
80.0 |
| Максимальный вылет стрелы, м |
18 |
| Максимальная высота подъема (с гуськом), м |
21.9 (30.0) |
| Длина стрелы, м |
9.7 — 21.7 |
| Длина гуська, м |
9,0 |
| Зона работы |
250° и 360° |
| Опорный контур, м |
4.2х5.6 4.2х2.3 |
| Номинальная скорость подъема (опускания) груза, м/мин: |
5.0 |
| Скорость посадки, м/мин |
не более 0.3 |
| Частота вращения,об/мин |
от 0.15 до 1.4 |
| Шасси |
| Базовое шасси |
КАМАЗ-43118 |
| Колесная формула |
6 x 6 |
| Двигатель |
КАМАЗ-740.662-300 |
| Мощность двигателя, кВт (л.с.) |
221 (300) |
| Максимальная скорость передвижения, км/ч |
90 |

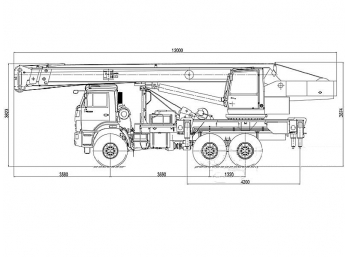

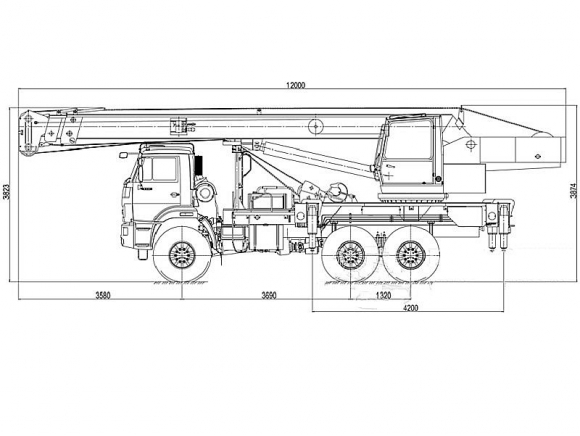

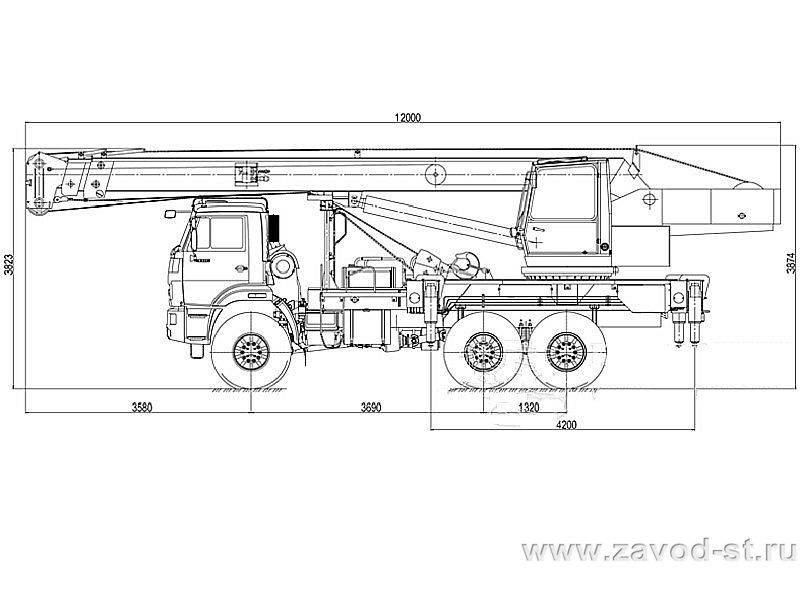

| Габаритные и весовые характеристики |
| Длина, мм |
12 000 |
| Ширина, мм |
2 500 |
| Высота, мм |
3 800 |
| Полная масса с основной стрелой, т |
22,3 |

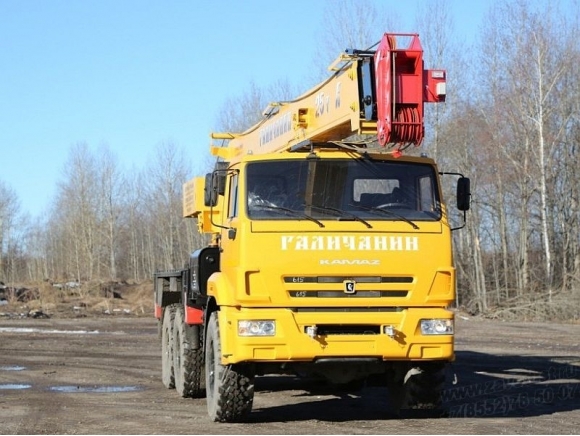

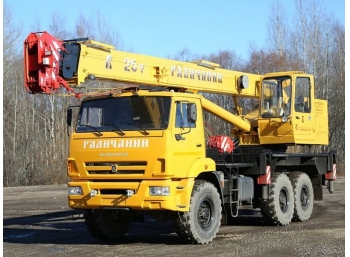

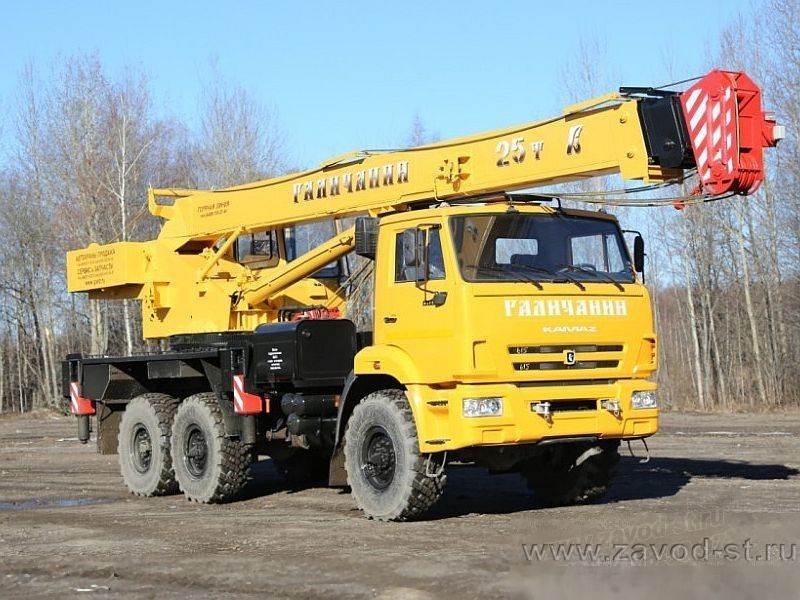

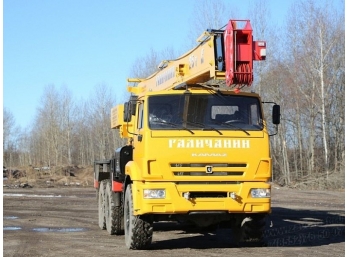

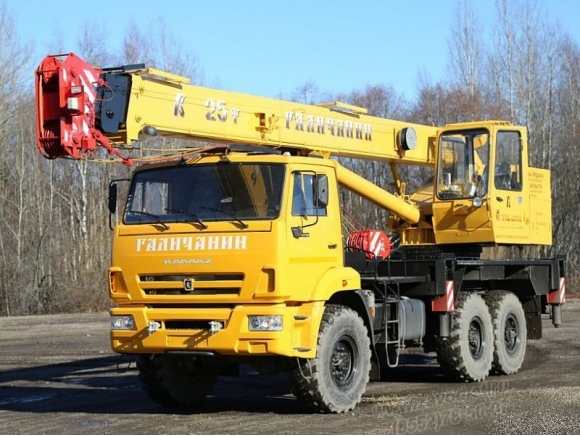

Описание автокрана Галичанин 25т
КРАНОВАЯ УСТАНОВКА
Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели KAMAZ-43118. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) - все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте-и газопроводов, разработках месторождений.
Привод крановой установки - гидравлический от двух аксиально - поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Кран оборудован гидравлическими опорами с выдвижными опорными балками, металлическими подпятниками гидроопор и штатными деревянными подкладками для уменьшения давления подпятников на грунт при установки крана на выносные опоры в рабочем режиме.
Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких рабочих операций.
Трехсекционная телескопическая стрела длиной 9,7 - 21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе.
Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.
ПРИБОР БЕЗОПАСНОСТИ
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты крана при работе в опасной близости от линий электропередач.
ШАССИ И ДВИГАТЕЛЬ
КАМАЗ-43118 (6х6) отличается высокой проходимостью в условиях дорог плохого качества и бездорожья. Усиленная раздаточная коробка, широкопрофильные шины переменного давления с применением централизованной системы регулирования давления воздуха в шинах обеспечивают надежную работу шасси в самых тяжелых и труднодоступных местах. Дизельный силовой агрегат КАМАЗ-740.662-300 мощностью 300 л.с. даёт высокий крутящий момент в широком диапазоне оборотов, за счет чего автокран получает высокую тяговую проходимость и топливную экономичность. Сравнительно компактное для своего класса шасси позволяет использовать кран в стесненных условиях городских застроек.
