Технические характеристики автокрана Клинцы КС-45713-5К-4
| Крановая установка |
| Грузоподъемность, т |
25 |
| Грузовой момент, тм |
85 |

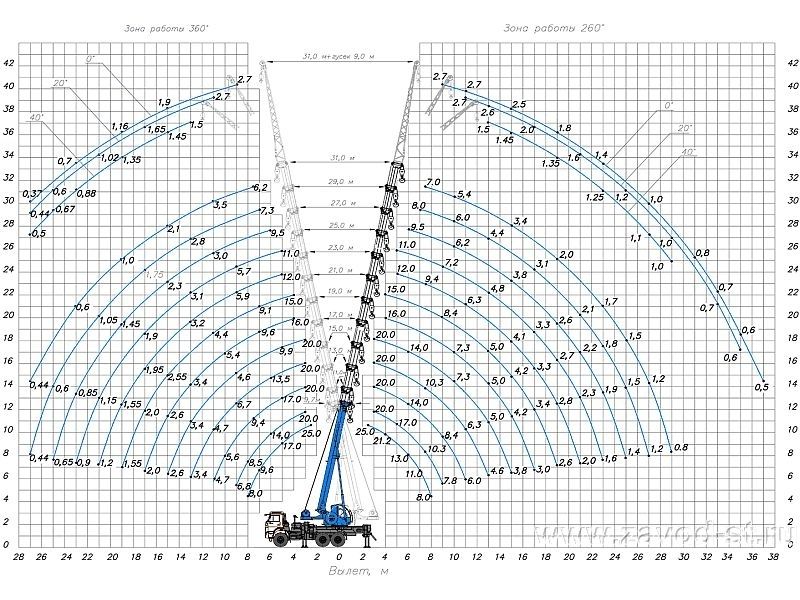

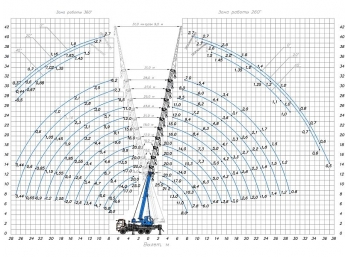

| Максимальный вылет стрелы (с гуськом), м |
29,0 (37,0) |
| Максимальная высота подъема (с гуськом), м |
31,8 (40,5) |
| Длина стрелы, м |
10,6 — 31 |
| Длина гуська, м |
9,0 |
| Зона работы |
260° и 360° |
| Опорный контур, м |
6,1х5,45 |
| Номинальная скорость подъема (опускания) груза при кратности полиспаста К=8, м/мин: |
7,4-4,0 |
| Скорость посадки, м/мин |
0,2 |
| Частота вращения, мин-1 |
1,9 |
| Шасси |
| Базовое шасси |
КАМАЗ-43118 |
| Колесная формула |
6 x 6 |
| Двигатель |
КАМАЗ-740.662-300 |
| Мощность двигателя, кВт (л.с.) |
221 (300) |
| Максимальная разрешенная скорость передвижения, км/ч |
60 |

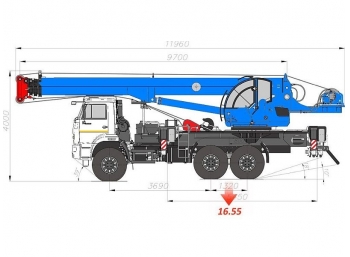

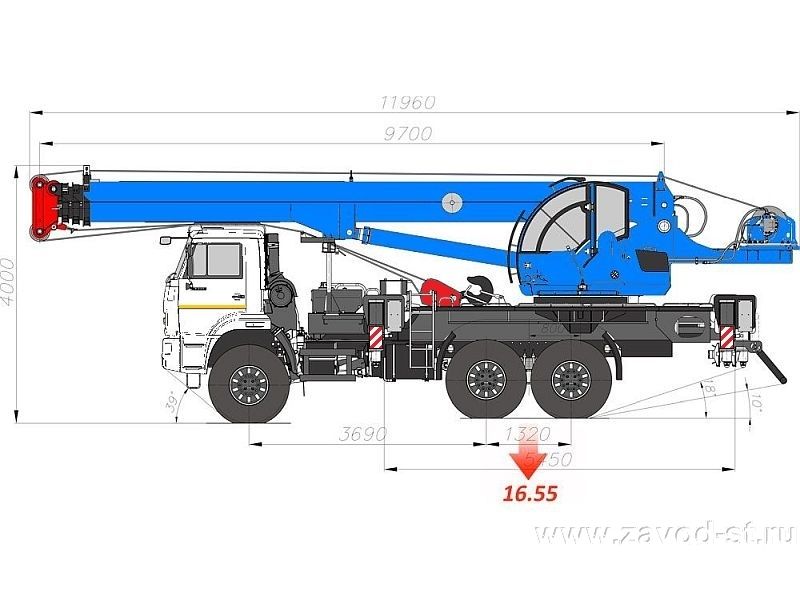

| Габаритные и весовые характеристики |
| Длина, мм |
11 960 |
| Ширина, мм |
2 500 |
| Высота, мм |
4 000 |
| Полная масса с основной стрелой, т |
22,35 |
Описание автокрана Клинцы 25т
КРАНОВАЯ УСТАНОВКА
Четырехсекционная телескопическая стрела длиной 31,0 метр имеет овоидный профиль и изготовлена из высокопрочной европейской стали. Каждая секция стрелы сварена из двух цельнометаллических полукоробов. В базовую комплектацию автокрана КС-55713-5К-4 входит: четырехсекционная телескопическая стрела овоидного сечения длиной 9,7-31,0 м.; кабина машиниста увеличенного объема с повышенной обзорностью и комфортностью; Возможна дополнительная комплектация автокрана решетчатым гуськом длиной 9,0 м, изготовленного из высокопрочной стали, с улучшенными характеристиками (может устанавливаться на оголовке под углами 0, 20 и 40 по отношению к продольной оси стрелы). Гусек транспортируется отдельно от автокрана. Для улучшения грузовысотных характеристик на средних и дальних вылетах можно использовать комплект дополнительных отдельно возимых противовесов общей массой 6,0 тонн (1,5+4,5). Данный комплект противовесов не входит в стоимость базовой комплектации. Плавность работы крана КС-55713-5К-4 обеспечивается применением европейской гидравлики, не требующей ремонта на протяжении всего срока службы автокрана. Управление краном производится с помощью стандартных рычагов управления крановыми операциями.
КАБИНА КРАНОВЩИКА
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: кресло крановщика с пневматической подвеской, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления. Возможна комплектация автокрана системой управления с помощью джойстиков.
ШАССИ И ДВИГАТЕЛЬ

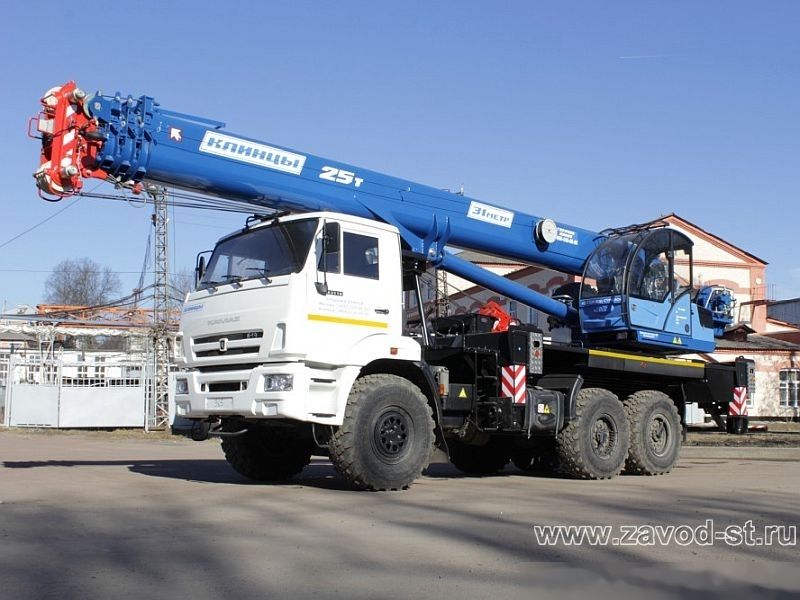

Данный автомобильный кран Клинцы 25т 31м смонтирован на полноприводном шасси КАМАЗ-43118 (6х6) с односкатной ошиновкой колес, которое отличается высокой проходимостью в условиях дорог плохого качества и бездорожья. Усиленная раздаточная коробка, широкопрофильные шины переменного давления с применением централизованной системы регулирования давления воздуха в шинах обеспечивают надежную работу шасси в самых тяжелых и труднодоступных местах. Дизельный силовой агрегат КАМАЗ-740.662-300 мощностью 300 л.с. даёт высокий крутящий момент в широком диапазоне оборотов, за счет чего автокран получает высокую тяговую проходимость и топливную экономичность. Сравнительно компактное для своего класса шасси позволяет использовать кран в стесненных условиях городских застроек.
