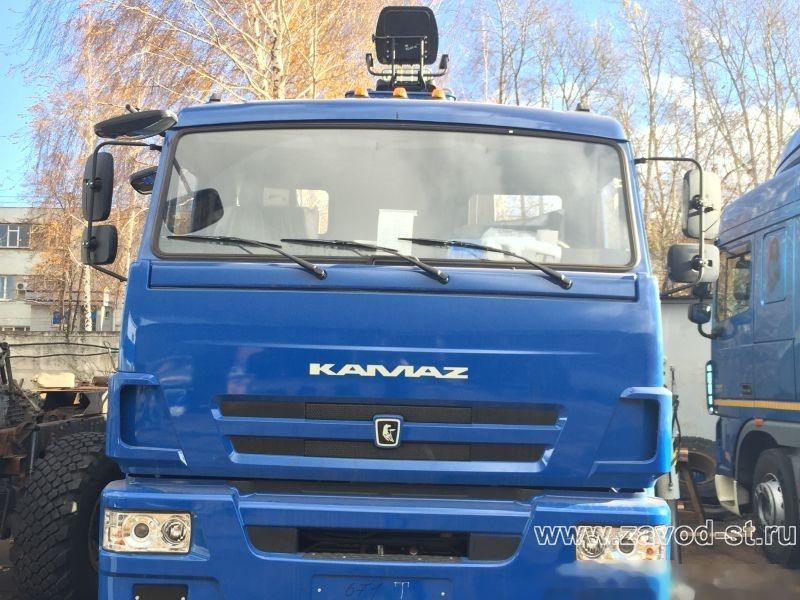

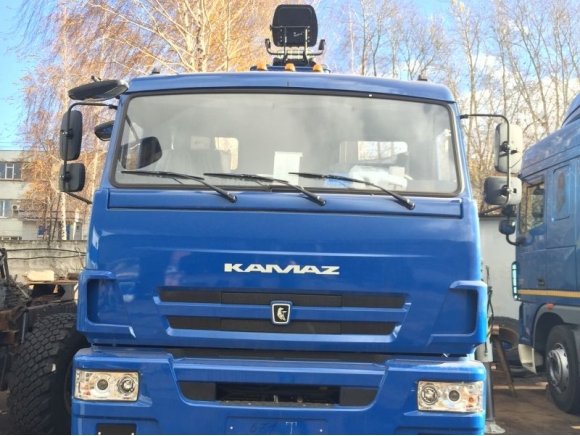

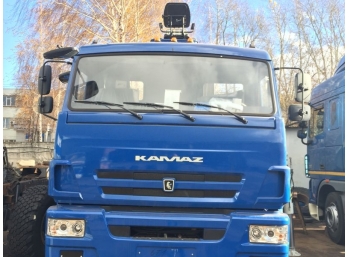

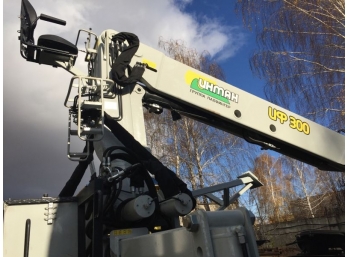

КАМАЗ-53504 с ИФ-300

Нагрузка на седло,т: 12,3
Мощность ДВС, лс: 300
Двигатель: КАМАЗ
Коробка передач: ZF
Кабина со спальником: нет
Высота седла,мм: 1 350
Г/подъемность крана,т: 9
Длина стрелы, м: 8
Колесная формула: 6х6

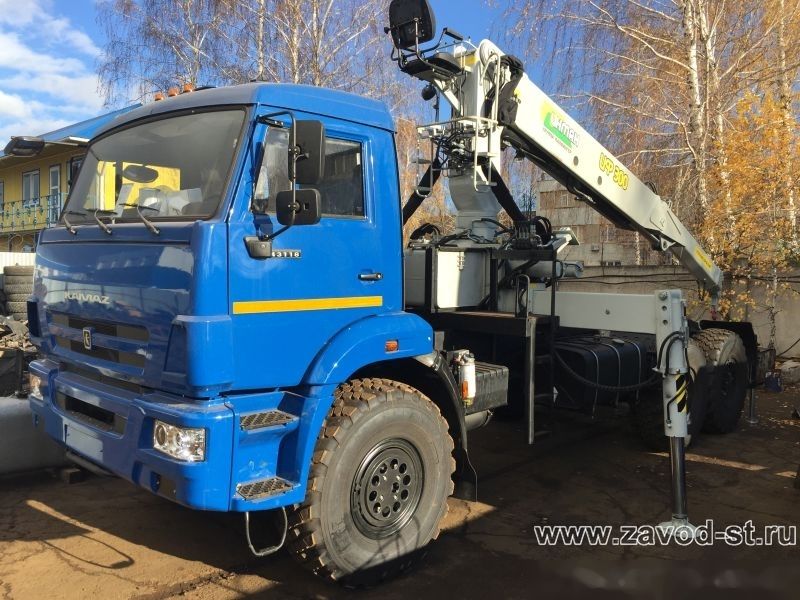

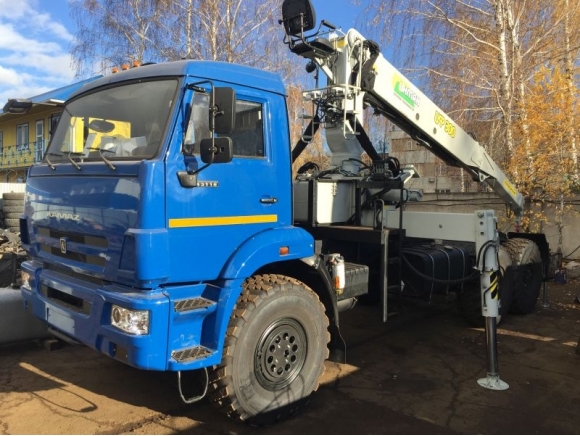

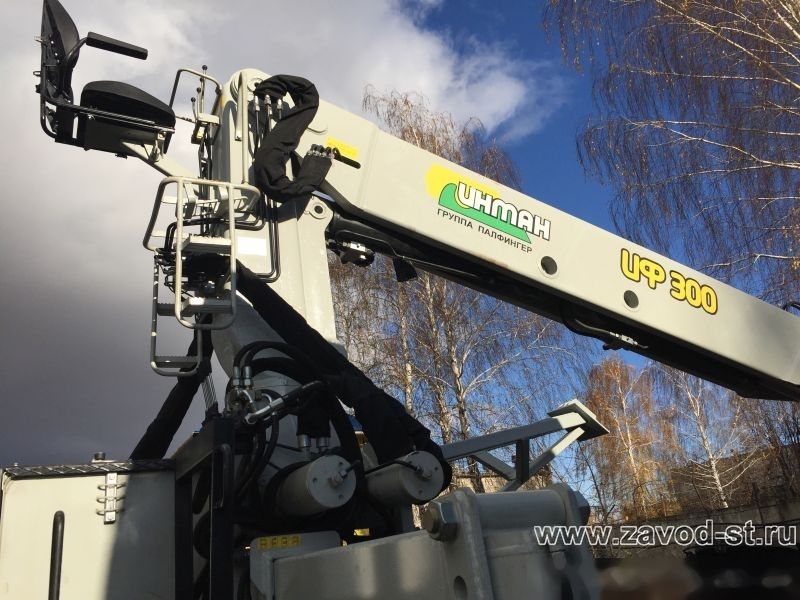

Описание спецавтомобиля КАМАЗ 53504 с КМУ ИНМАН ИФ-300

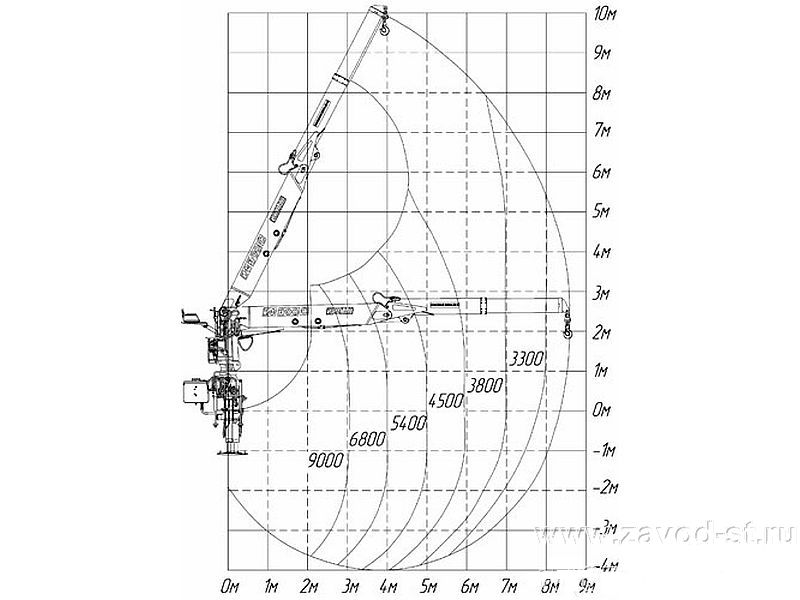

Технические характеристики крана-манипулятора ИФ-300

Количество гидравлических выдвижных секций1 шт.
Грузовой момент 27,0 тм
Максимальная грузоподъемность 9 000 кг
Грузоподъемность на максимальном вылете3 300 кг
Максимальный вылет стрелы8,0 м
Рабочая температура окружающей среды, °C - 40 ... +40
Максимальная высота подъема9,5 м
Максимальная глубина опускания2,2 м
Способ управления Гидравлический
Место управления С сиденья
Транспортное положение опорВниз
Способ выдвижения опор Гидравлический
Стандартная база опор4 500 мм
Масса без гидронасоса и рабочей жидкости3 900 кг

Технические характеристики тягача КАМАЗ-53504

ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИ
Нагрузка на седельно-сцепное устройство, кг 12300
Полная масса а/м, кг 21400
нагрузка на заднюю тележку, кг 15700
нагрузка на переднюю ось, кг 5700
Полная масса автопоезда, кг 38000
Полная масса полуприцепа, кг 28900
Снаряженная масса, кг 9025
нагрузка на заднюю тележку, кг 3940
нагрузка на переднюю ось, кг 5085
ДВИГАТЕЛЬ
Модель двигателя КАМАЗ 740.662-300
Макс. полезный крутящий момент, Нм (кгсм) 1275 (130)
при частоте вращения коленвала, об/мин 1300
Максимальная полезная мощность, кВт (л.с.) 221 (300)
при частоте вращения коленчатого вала, об/мин 1900
Рабочий объем, л 11,76
Расположение и число цилиндров V-образное,8
Система топливоподачи Common Rail
Степень сжатия 17,9
Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
КОРОБКА ПЕРЕДАЧ
Модель КП ZF 9S1310
Передаточные числа на передачах 1-9,48; 2-6,58; 3-4,68; 4-3,48; 5-2,62; 6-1,89; 7-1,35; 8-1,00; 9-0,75; ЗХ-8,97
Тип механическая, девятиступенчатая
Управление механическое, дистанционное
Число передач КП 9
ГЛАВНАЯ ПЕРЕДАЧА
Передаточное отношение 6,53
Тип гипоидная
КАБИНА
Исполнение одно спальное место
Подвеска пневматическая
Тип кабины расположенная над двигателем, с высокой крышей
КОЛЕСА И ШИНЫ
Размер обода 12.2-20.9
Размер шин 425/85 R21
Тип колес дисковые стальные
Тип шин пневматические, с регулированием давления
РАЗДАТОЧНАЯ КОРОБКА
Модель КАМАЗ-65111
Передаточные числа повышенная - 0,917
пониженная - 1,662
Тип механическая, двухступенчатая с блокируемым межосевым дифференциалом
Управление пневматическое

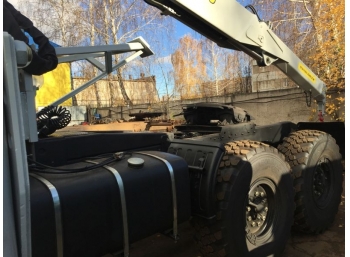

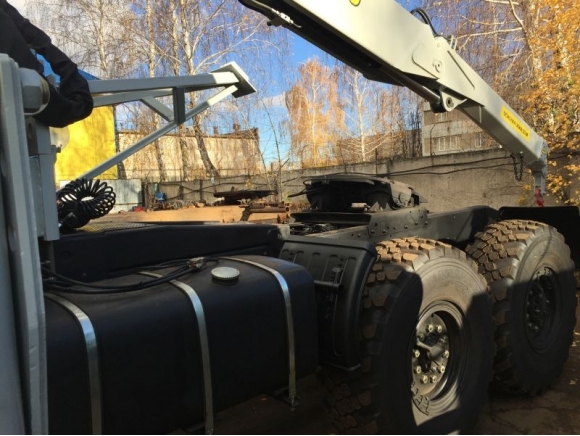

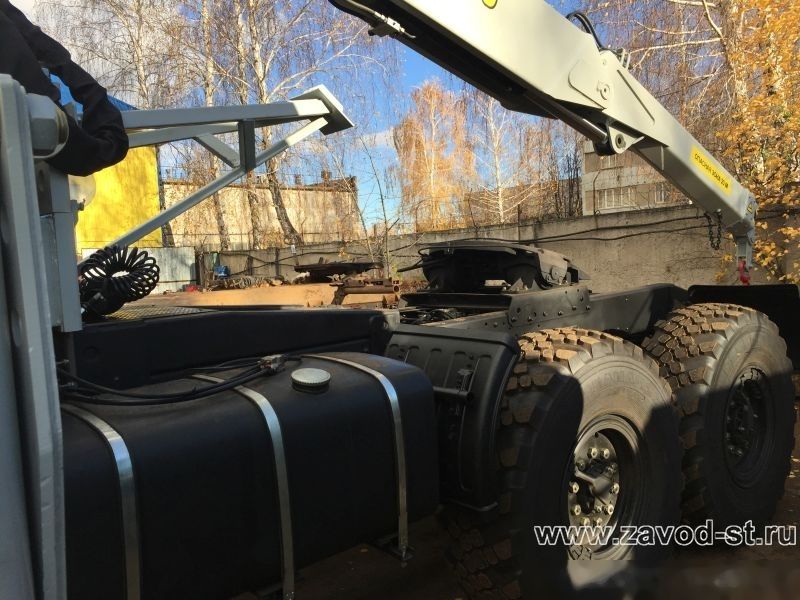

СЕДЕЛЬНО-СЦЕПНОЕ УСТРОЙСТВО
Диаметр сцепного шкворня, мм 50,8 (2")
Тип ССУ с 2-мя степенями свободы, литое
СИСТЕМА ПИТАНИЯ
Вместимость топливного бака, л 210+350
СЦЕПЛЕНИЕ
Привод гидравлический с пневмоусилителем
Тип диафрагменное, однодисковое
ТОРМОЗА
Привод пневматический
Диаметр барабана, мм 400
Ширина тормозных накладок, мм 140
ХАРАКТЕРИСТИКИ А/М ПОЛНОЙ МАССЫ
Максимальная скорость, не менее, км/ч 80
Угол преодолеваемого подъема, не менее, % (град) 18 (10°)
ЭЛЕКТРООБОРУДОВАНИЕ
Аккумуляторы, В/А·ч 2х12/190
Генератор, В/Вт 28/3000
Напряжение, B 24

Комплектация

Раздаточная коробка (по-умолчанию) / Межколесная блокировка / Держатель запасного колеса
